一、產品特點
l 保護通流量大，達到0殘壓，響應時間快
l 采用新的滅弧技術，**避免火災隱患
l 帶有狀態指示，指示浪涌保護器的工作狀態
l 結構嚴謹，工作穩定可靠**
二、型號命名
三、正常工作條件
1、使用在標稱電壓下
2、安裝在海拔2000m以下
3、使用環境溫度：-40℃～+80℃

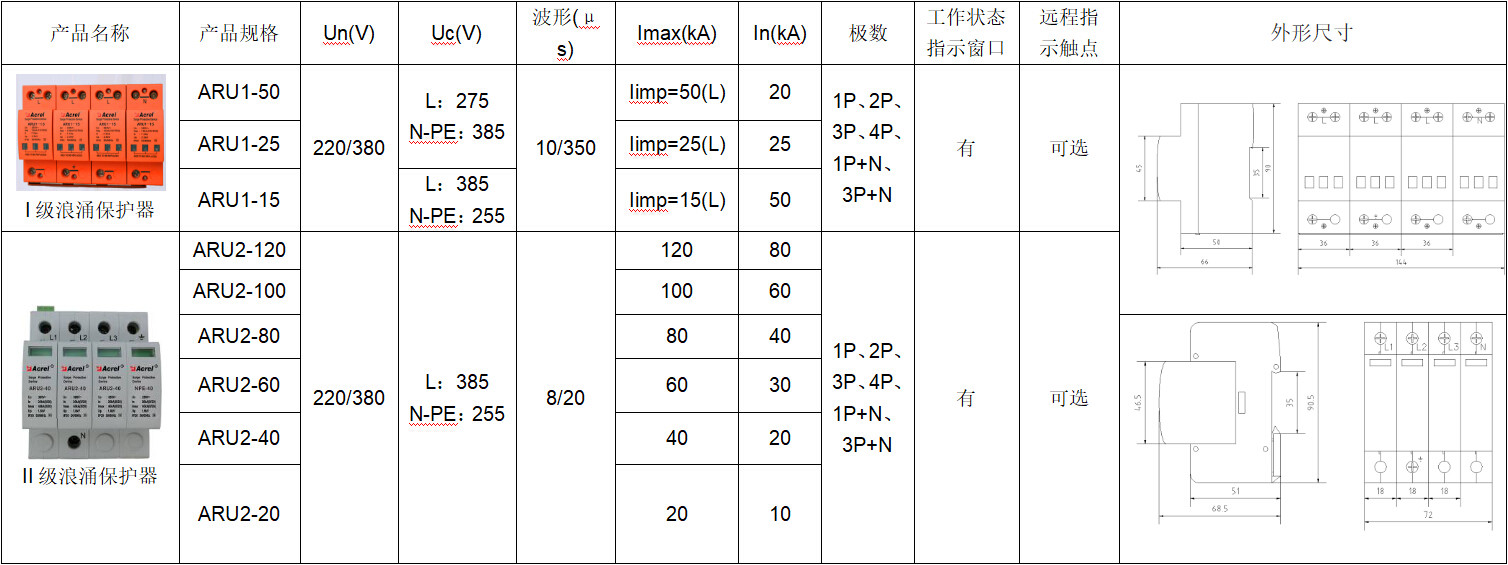

四、技術參數及外形尺寸
產品名稱產品規格Un(V)Uc(V)波形(μs)Imax(kA)In(kA)極數工作狀態指示窗口遠程指示觸點外形尺寸
五、接線方式
單相電源(RCD之前)TN、 IT(有N線)系統1+1(N-PE)模塊連接方式：
單相電源TN-S、TN-C-S(RCD之后)TT、IT(有N線)系統2模塊接線方式：
三相電源TN-C、IT(有N線)系統3模塊接線方式：
三相電源(RCD之前) TT、IT(有N線)系統3+1(N-PE)模塊接線方式：
三相電源TN-S、TN-C-S(RCD之后)TT、IT(有N線)系統4模塊接線方式：
六、應用方案
1、住宅類防雷方案
設計依據：
●IEC62305《雷電保護標準》
●GA173-2002《計算機信息系統防雷保安器》
●GB2887-2011《計算機場地技術條件》
●GB50343-2012《建筑物電子信息系統防雷設計規范》
●GB50057-2010《建筑物防雷設計規范》
●GB50174-2008《電子計算機機房設計規范》
●GB/T50311-2007《建筑與建筑群綜合布線系統工程設計規范》
高層住宅防雷方案：
多層住宅防雷方案：
別墅住宅防雷方案：
2、建筑類防雷方案
設計依據：
●GB50343-2012《建筑物電子信息系統防雷技術規范》
●GB50174-2008《電子計算機機房設計規范》
●YD/T5098-2001《通信局(站)雷電過電壓保護工程設計規范》
●GB50057-2010《建筑物防雷設計規范》
●GB50169-2006《電氣裝置安裝工程接地裝置施工及驗收規范》
商務樓防雷方案：
酒店防雷方案：
3、工業類防雷方案
設計依據：
●GB50057-2010《建筑物防雷設計規范》
●GB50174-2008《計算機房防雷設計規范》
●GA173-2002《計算機信息系統防雷保安器》
●IEC62305《雷電保護標準》
●IEC61643《SPD電源防雷器》
●IEC61644《SPD通訊網絡防雷器》
●GB50057-2010《建筑物防雷設計規范》
●GB15599-2009《石油與石油設施雷電**規范》
●IEC62305《雷電保護標準》
加油站防雷方案：
煉化廠數據系統防雷方案：
3、光伏防雷方案
設計依據：
l GB50343-2012《建筑物電子信息系統防雷設計規范》
l GB50057-2010《建筑物防雷設計規范》
l IEC62305 《雷電保護標準》
l GB50311-2007《建筑與建筑群綜合布線》
l CNCACTS 0001–2011A《匯流設備技術規范》
光伏電站防雷方案：
